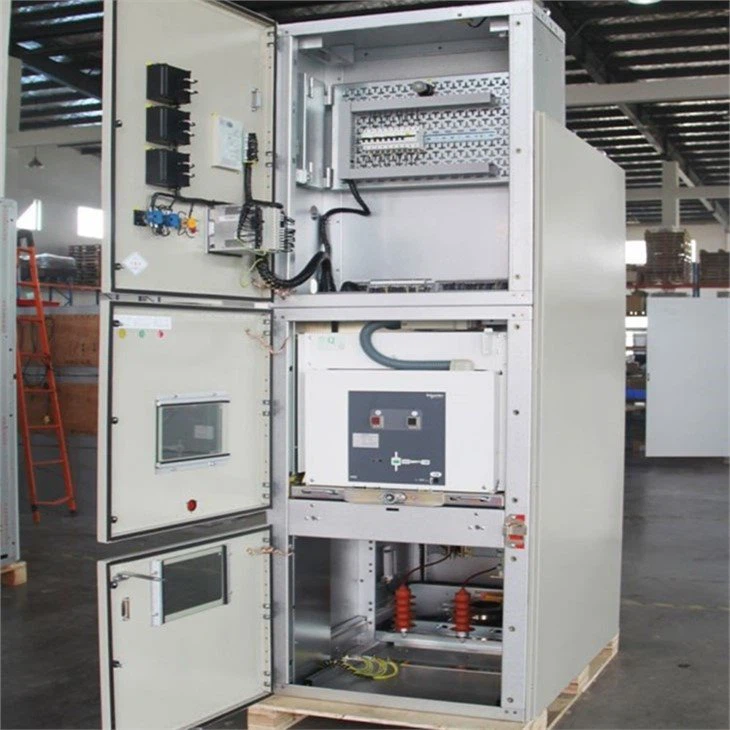

Модульное распределительное устройство высоковольтной подстанции

Модульный шкаф высоковольтного распределительного устройства типа XGN2 применяется для приема и распределения электрической энергии в трехфазной системе переменного тока с номинальным напряжением 3, 6, 10 кВ и номинальной частотой 50 Гц, особенно для часто используемых случаев. Его система шин представляет собой одинарную шину (которая может быть образована одинарной шиной с байпасом или двойной структурой шин).

Шкаф распределительного устройства соответствует требованиям национальных стандартов GB3906 3-35KV AC Распределительное устройство в металлическом корпусе и международного стандарта IEC298, также предлагаются «пять анти» функций блокировки, таких как защита от взлома и ошибочного включения. для автоматического выключателя, противоразмыкающего и замыкающего разъединителя с нагрузкой, противоразмыкающего и замыкающего заземляющего провода/выключателя с нагрузкой, противозамыкающего автоматического выключателя/разъединителя с заземляющим проводом/выключателем, предотвращения ошибочного ввода интервала зарядки.

Описание структуры

Распредустройство имеет коробчатую металлическую закрытую стационарную конструкцию, шкаф состоит из проф.и G-профили, собранные из нескольких соединительных частей. Он разделен на четыре отсека, а именно отсек шин. Отсек CB, отсек измерения и отсек кабеля. Обработка деталей должна производиться на штамповочном станке с ЧПУ, гибочном станке с ЧПУ и сложных машинах, предназначенных для обработки с ЧПУ. Центр, обеспечивающий высокую точность формы, положения и размеров, быстрое и точное изготовление, гибкость в сочетании различных опций, которые могут удовлетворить различные требования клиентов.

Основные характеристики

1. Ячейка имеет собранную конструкцию, не требует сварки, имеет высокую механическую прочность и художественный внешний вид.
2. Задняя верхняя часть предназначена для поворотного разъединителя GN30-12, а нижняя часть — для разъединителя GN19-12C. Механическое устройство блокировки, работающее в соответствии с процедурами, может обеспечить надежную защиту рабочего персонала и оборудования.
3.Принятый главный выключатель имеет моноблочный тип, такие варианты, как ZN63-12(VS1-12) и VD4-12
4. Принудительный метод механической блокировки используется в блокировках между главными выключателями, разъединителями и дверью шкафа, чтобы соответствовать функции блокировки «пяти доказательств», обеспечивая случайную комбинацию с кольцевым основным блоком.

Технический параметр
