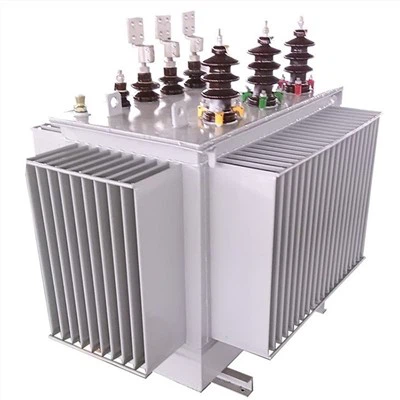

Трансформатор распределительной подстанции из аморфного сплава

Основная особенность трансформатора из аморфного сплава, отличающаяся от обычного трансформатора, заключается в том, что в сердечнике используется новый тип магнитопроводящего материала - аморфный сплав. По сравнению с потерями холостого хода трансформатора с сердечником из кремнистой стали и листового железа они уменьшаются примерно на 75%, а ток холостого хода снижается примерно на 80%.

(1) Потери холостого хода трансформатора из аморфного сплава снижаются более чем на 65% по сравнению с трансформатором S11, ток холостого хода снижается примерно на 80%, а годовые эксплуатационные расходы снижаются в среднем на 22,7%. %.

(2) Трансформатор не имеет структурных потерь, а железный сердечник имеет трехфазную четырехрамную пятиколонную структуру. Магнитный поток нулевой последовательности течет в двух боковых колоннах, и магнитный поток не проходит через коробку, поэтому потерь в нагревательной конструкции не происходит.

(3) Группа подключения трансформатора использует Dyn11 для уменьшения влияния гармоник на электросеть и улучшения качества электроснабжения.

(4) Низковольтная обмотка трансформатора имеет катушку из медной фольги, катушка представляет собой закругленный прямоугольник.

(5) В конструкции корпуса трансформатора используются «верхняя и нижняя опоры», чтобы максимально снизить нагрузку на железный сердечник и обеспечить электромагнитные характеристики железного сердечника из аморфного сплава.

(6) В костюме трансформатора малой мощности используется технология вертикального костюма, а в костюме трансформатора большой мощности используется технология горизонтального костюма, а шум и потери трансформатора на холостом ходу строго контролируются.

(7) Трансформаторная коробка имеет полностью закрытую конструкцию. Коробка заполнена силиконовым маслом с хорошей антиокислительной способностью, высокой термостойкостью и характеристиками термического цикла, а трансформатор практически не требует обслуживания.

(8) Трансформатор использует вакуумный впрыск масла для полного устранения пузырьков воздуха в катушке и обеспечения стабильности характеристик изоляции.

(9) Над вводами высокого и низкого напряжения трансформатора установлена ​​защитная крышка, проводники не открыты, а кабельная проводка используется для обеспечения полной защиты изоляции.

Высота: ч< 1000m

Максимальная среднесуточная относительная влажность: 95% (20 градусов)

Температура окружающей среды: -25 градусов < T<+40°C

Сейсмостойкость: горизонтальное ускорение земли {{0}}.2g, вертикальное ускорение земли: 0,2g.

Температура: Средняя максимальная температура: T<+35°C

Форма напряжения питания должна приближаться к синусоидальной.

Минимальная средняя месячная температура использования: T< -25°C (outdoor)

Напряжение питания трехфазного трансформатора должно быть примерно симметричным.

Максимальная суточная разница температур: 25 градусов.

Место установки: отсутствие сильной вибрации и ударов, отсутствие осенних катастроф, отсутствие серьезных загрязнений, отсутствие химических коррозийных сред и пыли, отсутствие опасности взрыва.

Влажность: Максимальная средняя относительная влажность: 90% (20 градусов)

 Проверка трансформатора перед установкой

1. Измерение сопротивления изоляции обмотки-земли;

2. Испытание на выдерживание напряжения;

3. Измерение коэффициента трансформации и проверка маркировки группы соединений;

4. Измерение тока холостого хода и потерь холостого хода;

5. Измерение импеданса короткого замыкания и потерь нагрузки;

6. Измерение сопротивления обмотки;

7. Тест трансформаторного масла.

Модель и значение

Технические параметры силового трансформатора из герметичного аморфного сплава серии S(B)H15-M

Инструкции по заказу

(1) Модель трансформатора:

(2) Номинальная мощность: ______кВА

(3) Количество фаз: трехфазное, однофазное.

(4) Частота: 50 Гц, 60 Гц

(5) Номинальное напряжение (высокое/низкое напряжение):____________________

(6) Диапазон касания: ±______x_____%

(7) Метка группы соединений: Dyn11 Yyn0 Yy0(D11) Другие

(8) Напряжение импеданса UK: ____________%

(9) Метод охлаждения: AF

(10) Другие требования:

Наша фабрика занимает площадь 33 300 квадратных метров, а общая площадь застройки составляет 6 100 квадратных метров. В настоящее время в компании работает 260 сотрудников, в том числе 18 технических специалистов, которые на протяжении многих лет занимаются исследованиями и разработками трансформаторной продукции, и 8 высококвалифицированных корпоративных менеджеров. С расширением масштабов производства и увеличением разнообразия продукции в настоящее время оно превратилось в высокотехнологичное инновационное предприятие с годовой производственной мощностью более 1000 МВА, объединяющее проектирование, производство и продажу сухих трансформаторов открытого типа, эпоксидных смол. Трансформаторы сухого типа, отлитые из смолы, трансформаторы из аморфных сплавов и специальные трансформаторы.

ПОЧЕМУХэбэй Тяньвэй

1. Предоставление качественных комплексных энергетических решений в кратчайшие сроки в отрасли коммерческим и промышленным клиентам.

2. Производство и поставка продукции в соответствии с самыми высокими отраслевыми стандартами качества – ISO 9001 и SANS.

3. Мы инвестируем в поддержание на складе большого количества стандартных трансформаторов и распределительных устройств среднего напряжения – мы осуществляем быструю поставку и обеспечиваем круглосуточную экстренную поддержку, чтобы обеспечить минимальное время простоя.

4. Наши специализированные отделы, инфраструктура и высококвалифицированный персонал обеспечивают быструю и полную установку, обслуживание и поставку на месте.
