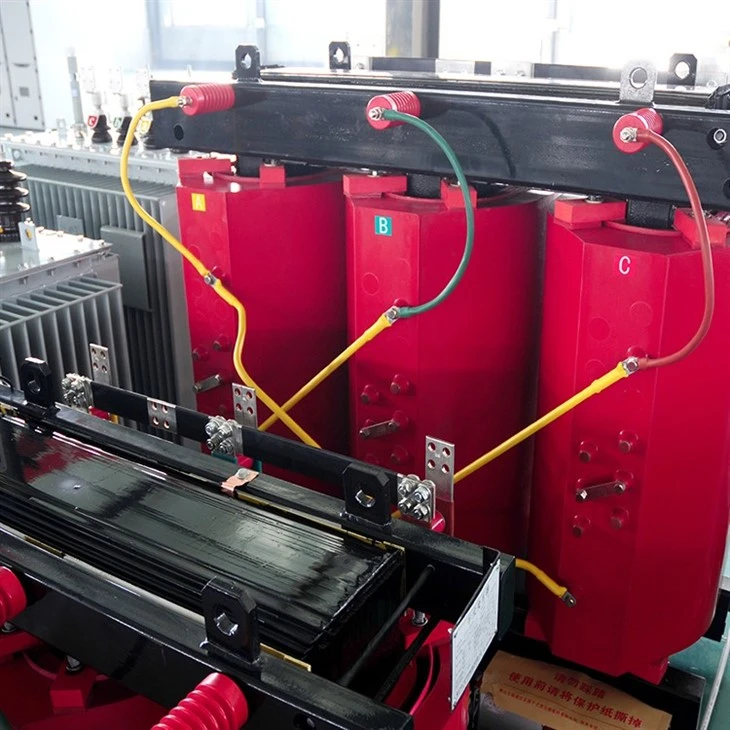

Трансформатор сухого типа мощностью 63 кВА

Название продукта: Трансформатор сухого типа 63 кВА
Модель продукта: SCB13-63/10±2*2,5%-0.4
Трансформаторный ток 63 кВА: 3,6 А/90,9 А
Номинальная мощность: 63кВА
Номинальная частота: 50 Гц
Режим регулирования напряжения: регулирование напряжения без возбуждения
Положение регулирования давления: сторона высокого давления
Диапазон регулировки напряжения: 10 кВ±2*2,5%
Вес трансформатора 63 кВА: 480 кг.
63 кВА 3-Цена фазового трансформатора: 2 доллара США*71.00/Комплект

Трансформатор сухого типа мощностью 63 кВА безопасен, негорюч и пожаробезопасен и может быть установлен непосредственно в центре нагрузки. Не требует обслуживания и прост в установке. Он обладает хорошими влагозащитными показателями и может быть введен в эксплуатацию без предварительной сушки после остановки. Он имеет низкие потери, низкий уровень частичных разрядов, низкий уровень шума и может работать при номинальной нагрузке 120% в условиях принудительного воздушного охлаждения. У нас есть полная система управления температурной защитой, обеспечивающая надежную гарантию безопасной эксплуатации трансформатора.

Трансформатор сухого типа 10/0,4 кВ:

Трансформатор сухого типа 35/0.4кВ:

Трансформатор сухого типа 35/10 кВ:

1. Катушку наматывают медной проволокой или фольгой, армированной стекловолокном, а эпоксидную смолу сушат в вакууме, дегазируют и осушают без наполнителей и отливают целиком. Он обладает высокой механической прочностью, устойчивостью к короткому замыканию и сильной ударопрочностью.
2. Первый конец обмотки высокого напряжения и средний отвод имеют встроенную медную конструкцию, которая имеет хорошую жесткость, облегчает регулировку шестерни, а также красива и аккуратна.
3. Железный сердечник изготовлен из высококачественных холоднокатаных листов кремнистой стали с ориентированной зернистой структурой и многоступенчатыми соединениями под полным наклоном 4- градусов. Поверхность покрыта смоляным изоляционным покрытием, которое является влагостойким, нержавеющим и шумопонижающим.
4. Эластичные детали используются для зажима железного сердечника, зажимов и катушек, чтобы поддерживать катушки в стабильном и сжатом состоянии и снижать уровень шума.
5. Трансформатор предназначен для самоохлаждения. Внутри стенки цельнолитого корпуса катушки высокого (низкого) напряжения зарезервирован продольный вентиляционный канал. Может быть оснащен устройством принудительного воздушного охлаждения (охлаждающий вентилятор). После использования устройства принудительного воздушного охлаждения выходная мощность может быть увеличена на 20 %.
6. Оснащенный регулятором температуры, поместите платиновый резистор (Pt100) в предварительно заделанное отверстие в верхней части низковольтной катушки. Он контролирует повышение температуры обмотки трансформатора, автоматически запускает и останавливает охлаждающий вентилятор, а также имеет функции сигнализации о неисправности, сигнализации о перегреве и отключения при перегреве, обеспечивая надежное устройство защиты от перегрузки для сухого трансформатора, тем самым улучшая безопасность работы сухого трансформатора.

1. Железный сердечник: Железный сердечник изготовлен из импортных высококачественных холоднокатаных листов кремнистой стали с трехуровневой полностью наклонной структурой соединений. Колонны сердечника связаны безуточной лентой класса F, а поверхность железного сердечника герметизирована эпоксидной смолой для уменьшения потерь на холостом ходу. Не пропуская ток и шум железа, хомуты и крепеж прошли специальную обработку поверхности, что еще больше улучшает внешний вид изделия.
2. Система контроля температуры и система воздушного охлаждения: используйте охлаждающий вентилятор с поперечным потоком и верхним обдувом. Этот охлаждающий вентилятор отличается низким уровнем шума, высоким давлением ветра и красивым внешним видом, что повышает перегрузочную способность трансформатора. Для контроля температуры используется интеллектуальный контроллер температуры, который повышает стабильность работы трансформатора.
3. Защитный кожух и выходная шина: Защитный кожух дополнительно защищает трансформатор. Уровни защиты включают IP20, IP23 и т. д. Материалы корпуса включают алюминиевый сплав, холоднокатаную стальную пластину, нержавеющую сталь и т. д. на выбор пользователей. В низковольтной розетке используется стандартная шинная розетка. Доступны как боковой, так и верхний выпуск. Для пользователей также могут быть разработаны специальные методы вывода.

SCB13 63 Список материалов трансформатора сухого типа, кВА

SCB13 63 Стандарт реализации трансформатора сухого типа, кВА
1. GB1094.11-2007 Силовой трансформатор сухого типа.
2. GB/T10228-2008 Технические параметры и требования к силовым трансформаторам сухого типа.
3. GB1094.10-2003 Силовой трансформатор. Часть 3. Уровень изоляции, проверка изоляции и внешний изоляционный воздушный зазор.
4. Уровень шума трансформатора JB/T10008-2004 6~500 кВ
5. JB/T56009-1998 Классификация качества продукции силовых трансформаторов сухого типа.
