Распределительный трансформатор сухого типа 2,5 МВА

Технические характеристики распределительного трансформатора сухого типа 2,5 МВА:

Номинальная мощность: 2500 кВА

Частота: 50 Гц

Первичное напряжение: 11 кВ

Вторичное напряжение: 400 В

Фаза: три фазы

Материал обмотки: медь/алюминий

Основной материал: CRGO (холоднокатаное зерно)

Изоляция: Класс F или H (согласно требованию)

Тип охлаждения: естественный воздух/принудительный воздух/принудительное масло

Группа векторов: Y/Yd11

Напряжение импеданса: 6 процентов

Эффективность: 98 процентов

Повышение температуры: менее 85 градусов Цельсия (по стандарту)

Степень защиты IP: IP00/IP20/IP23 (по требованию)

Вес: прибл. 4000 кг (может варьироваться в зависимости от конструкции)

Размеры: (ДхШхВ) 3400 мм x 1650 мм x 2100 мм (могут варьироваться в зависимости от конструкции)

Стандарты: IEC 60076, IS 2026, ANSI и т. д. (по требованию)

Характеристики распределительного трансформатора сухого типа 2,5 МВА:

1. Он безопасен, пожаробезопасен, не загрязняет окружающую среду и может эксплуатироваться непосредственно в центре нагрузки.

2. Использование немецких технологий. Высокая механическая прочность, устойчивость к короткому замыканию, небольшой частичный разряд, хорошая термическая стабильность, высокая надежность и длительный срок службы.

3. Низкие потери, низкий уровень шума, замечательный эффект энергосбережения и отсутствие обслуживания.

4. Хорошая теплоотдача и высокая перегрузочная способность.

5. Обладает хорошей влагостойкостью и подходит для работы в других суровых условиях с повышенной влажностью.

6. Он имеет полную систему контроля температуры и защиты. Интеллектуальная система контроля температуры сигнала может автоматически контролировать и отображать индивидуальные рабочие температуры трехфазных обмоток.

7. Кроме того, имеются аварийные сигналы, автоматические выключатели и другие функциональные настройки.

8. Небольшой размер, легкий вес, меньшая площадь пола и низкая стоимость установки. Функции:

Процесс производства распределительного трансформатора сухого типа мощностью 2,5 МВА

Железный сердечник изготовлен из высококачественной холоднокатаной пластины из кремнистой стали, которая представляет собой ступенчатую конструкцию с полным косым соединением на 45- градусов. Чтобы улучшить распределение магнитного потока на стыке и уменьшить энергию вибрации железного сердечника, применяется процесс резки угловой вилкой с двумя перфорированными сердечниками с тремя разрезами и пятиэтапный процесс резки многослойного железа. Железный сердечник полностью закален, а поверхность покрыта изоляционной смолой, что может эффективно снизить потери холостого хода, поток холостого хода и шум железного сердечника.

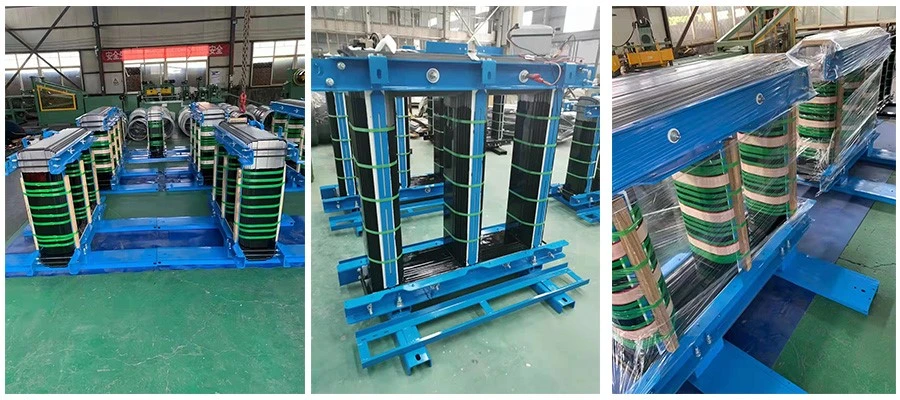

Железный сердечник распределительного трансформатора сухого типа 2,5 МВА

Катушки высокого напряжения намотаны высококачественными изолированными проводами класса F и передовыми международными изоляционными материалами, а катушки большой емкости оснащены проходами для охлаждающего воздуха в осевом направлении. Структура обладает ударопрочностью, устойчивостью к изменению температуры, трещиностойкостью и отличными характеристиками рассеивания тепла. Используя многосекционную структуру цилиндра с сегментами, он обладает высокой устойчивостью к давлению и низким уровнем частичного разряда. Рулонные формы заполняются после вакуумной сушки.

Весь процесс впрыска и затвердевания выполняется на основе предварительно созданной технологической кривой, а расширенный контроль процесса гарантирует отсутствие отверстий для воздуха и отверстий в барабане.

Катушка низкого напряжения имеет структуру из фольги, которая эффективно решает проблему дисбаланса ампер в катушке катушки низкого напряжения с большим током. С другой стороны, катушка из фольги не имеет количества витков вала и угла спирали числа витков вала, что эффективно устраняет осевое усилие трансформатора при коротком замыкании, а плотность тока в катушке можно регулировать. в осевом направлении в соответствии с распределением нагрузки катушки высокого напряжения, чтобы обеспечить уменьшение радиальной силы. Конец змеевика загерметизирован и залит смолой для предотвращения попадания внутрь различных посторонних предметов и влаги.

Распределительный трансформатор сухого типа 2,5 МВА Применение:

Рабочая ситуация, отвечающая следующим требованиям, является нормальной рабочей ситуацией:

1. Высота

Высота не может превышать 1000 метров.

2. Температура окружающей среды

Самая высокая температура плюс 40 градусов

Более высокая среднесуточная температура плюс 30 градусов

Более высокая среднегодовая температура плюс 20 градусов

Более низкая температура -30 градусов (подходит для наружных трансформаторов)

Более низкая температура -5 градусов (подходит для внутренних трансформаторов)

3. осциллограмма напряжения питания

Форма волны напряжения питания похожа на синусоиду.

4. Симметрия многофазного напряжения питания

Сетевое напряжение, подключенное к многофазному трансформатору, должно быть почти симметричным.
