Трансформатор 63 кВА

Масляный трансформатор S11, номинальное напряжение 10 кВ, мощность включает 30 кВА, 50 кВА, 63 кВА, 80 кВА, 100 кВА, 125 кВА, 160 кВА, 200 кВА, 250 кВА, 315 кВА, 400 кВА, 500 кВА, 630 кВА, 800 кВА, 1000 кВА , 1250КВА, 1600КВА, 2000КВА, 2500КВА, 3150 кВА, 4000 кВА, 5000 кВА и т. д.

Трансформатор S{{0}}KVA представляет собой масляный силовой трансформатор напряжением 10 кВ/0,4 кВ, который может быть полностью медным или полностью алюминиевым. Его номинальная мощность составляет 63 кВА, он относится к трехфазному масляному трансформатору S11, имеет небольшой объем, низкий уровень шума и другие преимущества, используется в городских жилых районах, промышленных парках, коммерческих центрах и других местах и ​​является одним из основных продуктов нашей компании. .

Спецификация трансформатора 63 кВА

1. Номинальная мощность: 63 кВА

Грузоподъемность трансформатора 63 кВА: 56 кВт

2. Номинальное напряжение: 10кВ/0,4кВ.

3. Номинальный ток трансформатора 63 кВА: 91А.

4. Векторная группа: Инь0

5. Потери без нагрузки: 180 Вт.

6. Потеря нагрузки: 850 Вт.

7. Сопротивление короткого замыкания: 4%

8. Напряжение сопротивления обмотки: 4,5 кВ.

9. Метод охлаждения: ОНАН

10. Емкость трансформаторного масла 63 кВА: 200 л.

11. Вес трансформатора 63 кВА: 760 кг.

12. Размеры трансформатора 63 кВА: 770*960*1100 мм.

13. Цена медного трансформатора 63 кВА: 1 доллар США*00.00/комплект.

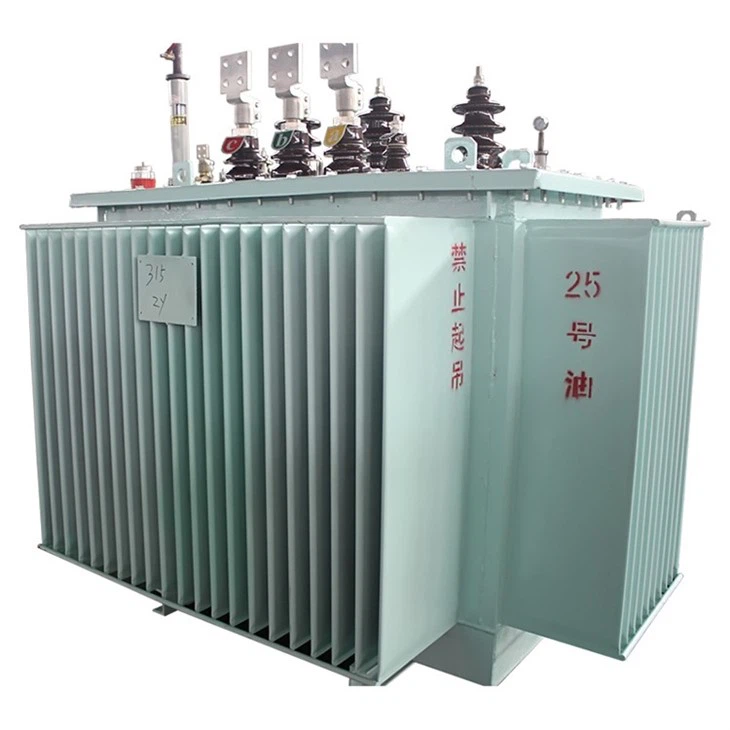

Изображение трансформатора 63 кВА

Детали трансформатора 63 кВА

Паспортная табличка трансформатора 63 кВА

Таблица размеров трансформатора 63 кВА

Сердечник трансформатора мощностью 63 кВА изготовлен из импортного холоднокатаного листа кремнистой стали, что значительно снижает потери холостого хода и ток холостого хода, а также связывает сердечник, обеспечивая его прочность и снижая шум.

Обмотки высокого и низкого напряжения намотаны бескислородной медью, обмотки низкого напряжения - 500 кВА и ниже двухслойной цилиндрической конструкции, 630 кВА и выше - двойной спиральной или четырехспиральной структуры, а обмотки высокого напряжения представляют собой многослойный цилиндр. состав.

Группа подключения трансформатора 63 кВА использует Dyn11 для уменьшения влияния гармоник на электросеть и улучшения качества электроснабжения.

Трансформатор имеет полностью герметичную конструкцию, что продлевает срок службы и не требует обслуживания.

Измеренное значение шума ниже стандартного.

После нормальной транспортировки трансформаторов этой серии можно установить соответствующие детали, после прохождения приемочных испытаний проекта можно ввести их в эксплуатацию.

Представительский стандарт

GB 1094.1 Силовой трансформатор

GB/T 15164 Рекомендации по нагрузке для масляных силовых трансформаторов

Трехфазный масляный силовой трансформатор GB/T 6451 Направляющая нагрузки Трансформаторное масло GB 2536

Метод подготовки модели трансформатора JB/T 3837. Рекомендации по испытанию грязного силового трансформатора JB/T 501.

GB 1094.3 Уровни изоляции и испытания изоляции трансформаторов Воздушные зазоры для внешней изоляции DL/ T572 Код для работы с трансформатором

1. Что такое трансформатор?

Трансформатор — это вид силового оборудования, соответствующий закону электромагнитной индукции Фарадея, который использует принцип электромагнитной индукции для преобразования электрической энергии переменного тока в различные напряжения, мощности или частоты. Он состоит из высоковольтной катушки, низковольтной катушки и железного сердечника. С помощью трансформаторов мощность может быть эффективно распределена и передана.

2. Почему трансформаторы должны быть масляными?

Масляные трансформаторы могут эффективно изолировать и стабилизировать ток внутри трансформатора, одновременно защищая трансформатор от коррозии и влажности. Масло является не только изоляционным материалом, но также может передавать тепло и предотвращать возгорание. Поэтому он широко используется в оборудовании высокого напряжения.

3. Каковы преимущества трансформатора S11 63 KVA?

Трансформатор S11 63KVA обладает преимуществами небольшого размера и низкого уровня шума. С точки зрения энергосбережения используется трехконтурный сердечник, который предназначен для обмотки низкого напряжения, обмотки высокого напряжения и обмотки с нейтральным выводом соответственно. Что касается площади, трансформатор был улучшен за счет технических инноваций и оптимизации, а объем постепенно уменьшается, что подходит для помещений с ограниченным пространством. При этом с точки зрения шума снижается вибрация и шум трансформатора.

4. Какую нагрузку выдерживает трансформатор мощностью 63 кВА?

850W
