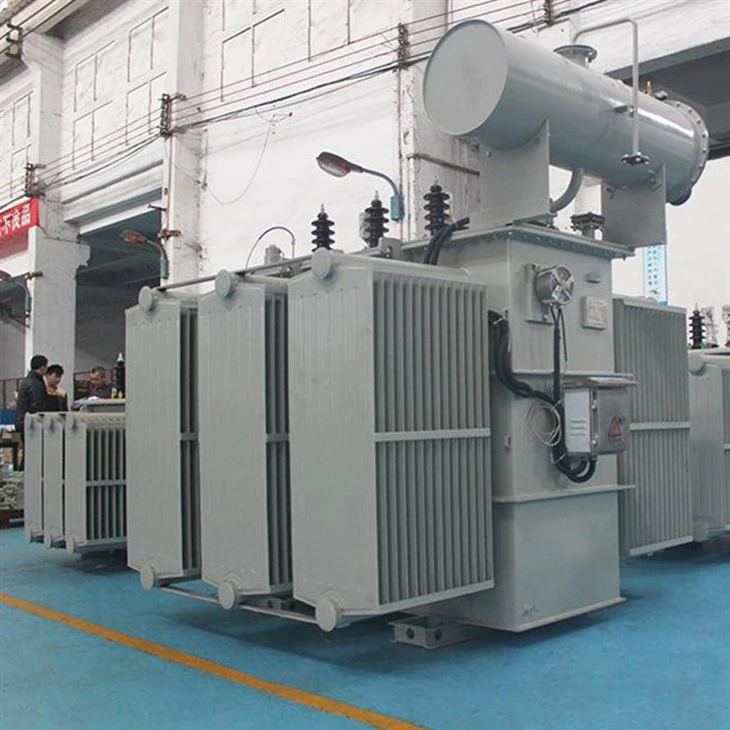

Трансформатор 5000 кВА

Спецификация трансформатора 5000 кВА

Трансформатор мощностью 5000 кВА — это прочный и надежный силовой трансформатор, предназначенный для тяжелых промышленных условий. Имея номинальную мощность 5000 кВА, он способен выдерживать большие нагрузки и идеально подходит для использования на подстанциях, электростанциях и в промышленности.

Трансформатор имеет первичное напряжение 11000 В и вторичное напряжение 690 В, с конфигурацией векторной группы YD11. Он имеет три фазы и частоту 50/60 Гц. Трансформатор имеет полное сопротивление 6 процентов, а варианты охлаждения включают ONAN, ONAF и ODAF.

Превышение температуры трансформатора составляет 65/55 градусов, а уровень изоляции 75 кВ (BIL), что делает его очень устойчивым к скачкам напряжения. Трансформатор масляного типа, переключатель ответвлений находится в отключенном состоянии. Степень защиты IP23 позволяет использовать его на открытом воздухе.

Трансформатор обладает высокой эффективностью, его КПД составляет 99 процентов. Он весит 16000 кг и имеет размеры 3750 х 2050 х 2450 мм. Благодаря высокой номинальной мощности, надежности и долговечности трансформатор мощностью 5000 кВА является идеальным решением для тяжелых промышленных условий.

Представление продукта масляного трансформатора:

Масляные трансформаторы мощностью 1000 кВА и выше должны быть оснащены термометрами наружного сигнала и могут быть подключены к удаленным сигналам. Масляные трансформаторы мощностью 800 кВА и выше должны быть оснащены газовыми реле и устройствами защиты от давления, масляные трансформаторы мощностью ниже 800 кВА в соответствии с требованиями использования, по согласованию с производителем, также могут быть установлены газовые реле. Сухие трансформаторы должны быть оснащены устройствами измерения температуры в соответствии с требованиями производителя, обычно трансформаторная установка мощностью 630 кВА и выше. Полностью герметичные масляные распределительные трансформаторы классом напряжения 35 кВ и ниже и мощностью 31500 кВА и ниже Включая масляный трансформатор, масляный трансформатор S11, масляный силовой трансформатор S13, S9, S11, S13, D11, SZ11 , SCB10, SCB11, SCRBH15, SH15-M, KS11, KBSG и другие серийные трансформаторные изделия. Полностью герметичный масляный трансформатор имеет полностью заполненный масляный уплотненный тип, а масляный бак с гофрированной оболочкой адаптирует свою эластичность к расширению масла, превращаясь в герметичный масляный бак. Этот вид продукции широко используется при строительстве городских и сельских электросетей и ключевых проектов.

Особенности конструкции масляного трансформатора:

1 Выбор сердечника трансформатора из высококачественного холоднокатаного ориентированного листа кремнистой стали, использование процесса автоматической поперечной резки и применение процесса изготовления ступенчатых соединений (Step-Lap), улучшают распределение плотности магнитного потока внутри сердечника, уменьшают вибрация основной динамической энергии, эффективно снижает шум, уменьшает потери.

2. Выбор катушки из высокопрочной эмалированной проволоки (или проволоки с бумажным покрытием), цилиндрической конструкции (или лепестка), распределения ампер-витков, разумной структуры изоляции, с сильной устойчивостью к короткому замыканию.

3. Корпус масляного трансформатора закреплен с помощью несъемной конструкции, а крепежная часть оснащена самоконтрящейся несъемной гайкой, подвешивание не допускается.

Основная структура гарантирует, что она не будет болтаться при работе после транспортировки на большие расстояния.

4. Гофрированный лист масляного бака заменяет резервуар для хранения масла, а гофрированный лист может расширяться и сжиматься при изменении объема трансформаторного масла.

Изолируйте трансформатор от атмосферы, предотвратите и замедлите ухудшение качества масла и влаги в изоляции, повысьте надежность работы, нормальную работу без технического обслуживания.

5. Оснащен сигнальным термометром «телеметрии» и клапаном сброса давления, повышают надежность работы трансформатора.
